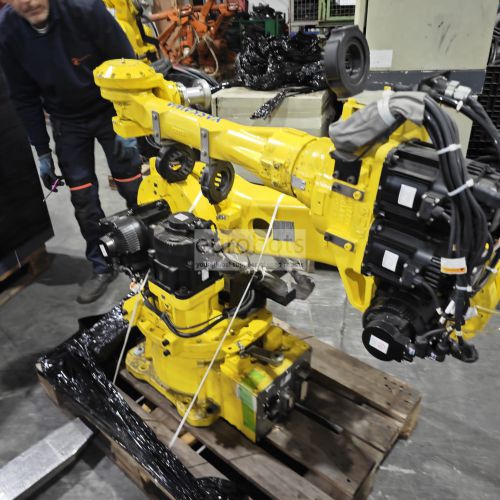

motorcu Motoman MH50 II

Yok

Information
Specifications

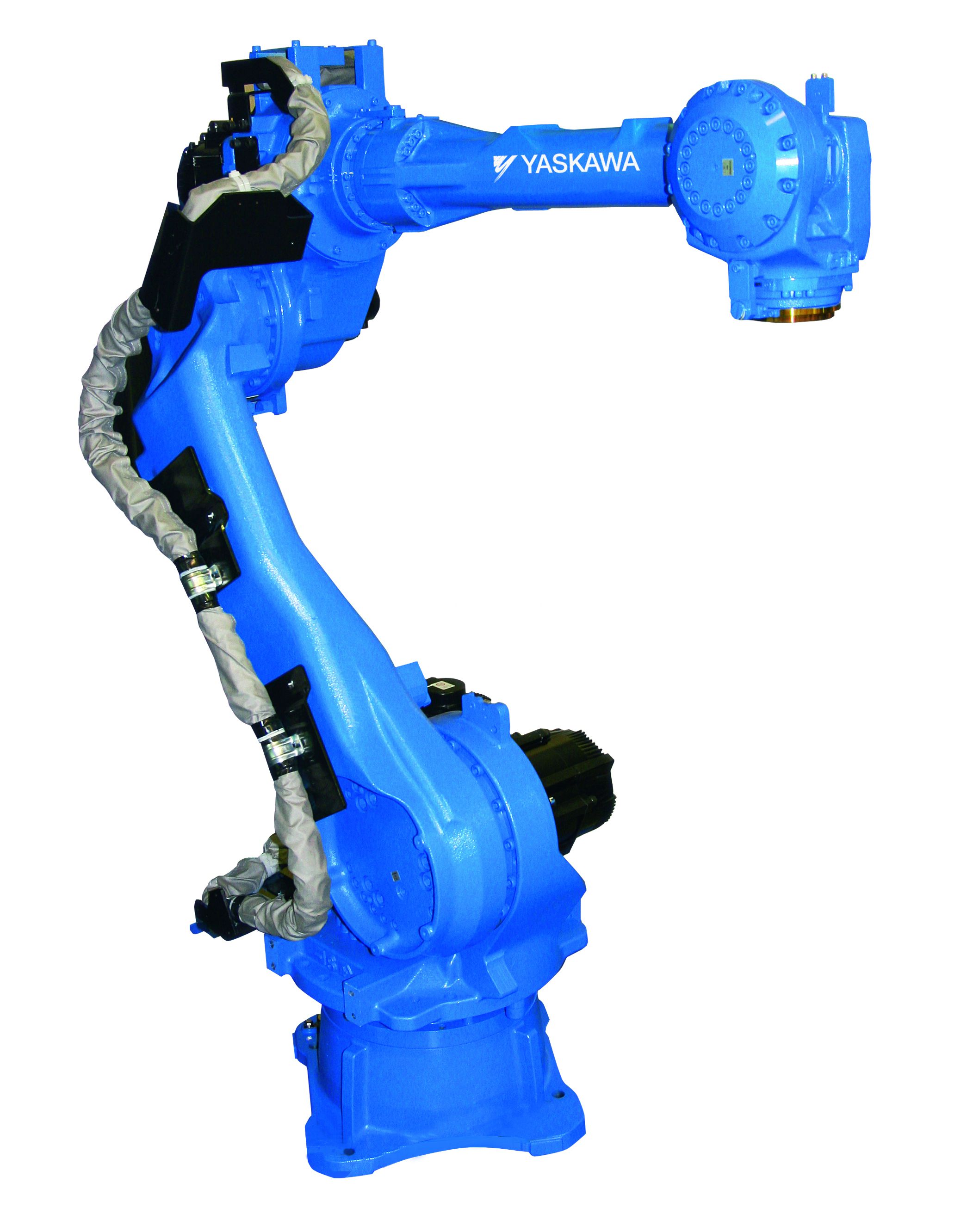

50 kg yük kapasiteli ve 2.061 mm kola erişen MH50 II robot, kaplama, dağıtma, malzeme kesme ve taşıma işlemlerinde yüksek performans sunar. montajı kolaylaştırmak için zemin alanını azaltarak diğer robotlarla çalışmayı sağlayan küçük bir parazit yarıçapına sahiptir, son derece güvenilirdir, yüksek hız ve esneklik ile çok çeşitli uygulamalara izin verir.

DX200 Denetleyici

DX200, robotik çalışma hücreleri için yüksek güvenilirlik ve sistem seviyesinde verimlilik sağlayan sağlam sistem mimarisi denetleyicilerinden biridir. Çeşitli fieldbus ağ bağlantıları. Dinamik girişim bölgeleri robot kolunu korur ve gelişmiş çarpışma önleme sağlar. Üç yardımcı / harici eksene kadar izin verir ve uzaktan monte edilebilir. sağlamaktadır:

Uygulama esnekliği.
Yüksek üretkenlik.
Minimum entegrasyon maliyetleri.
Uygulama esnekliği.
Artan güvenilirlik ve enerji verimliliği.
Geliştirilmiş bakım kapasitesi, ortalama tamir süresi (MTTR) azaldı.
Kategori 3 Performans Seviyesi İşlevsel Güvenlik Birimi (FSU).
Cihazlar arasında senkronize hareketle 8 robot / 72 eksenli çoklu robot kontrolü.
Gelişmiş robot hareket kontrolü (ARM), yüksek üretkenlik ve yörünge planlaması sağlar.
Birden fazla pencere görüntüleme olanağı sunan Windows® CE programlama renkli dokunmatik ekranlı küçük ve hafif kolye.

Ana spesifikasyonlar

Maksimum Robot Yükü: 50 kg
Eksen sayısı: 6
Maksimum yatay erişim: 2,061 mm
Maksimum dikey erişim: 3,578 mm
Tekrarlanabilirlik: ± 0.07 mm
Denetleyici: DX200

Hareket aralığı (°)

Eksen S: ± 180 °
Eksen L: + 135 ° / - 90 °
Ekseni U: + 251 ° / -170 °
Eksen R: ± 360 °
Eksen B: ± 125 °
Eksen T: ± 360 °

Maksimum hız (° / s)

Eksen S: 180 ° / s
Eksen L: 178 ° / s
Eksen U: 178 ° / s
Ekseni R: 250 ° / s
Eksen B: 250 ° / s
Eksen T: 360 ° / s

Robot uygulamaları

Basın eğilimi
Makine eğilimi
Malzeme taşıma
dağıtım
Malzeme kesme
Kaplama

Applications

Ark kaynağı , Basın desteği , Paletleme , Parçaların yüklenmesi ve boşaltılması , Talaşlı imalat , Parçaların taşınması , Parlatma , Ölçüm , Parçaların montajı , Lazer Kesim
